热量表解决方案

大连世达科技-远程抄表系统
一、系统说明
      大连世达M-BUS/RS485远程抄表系统是公司自主研发的三表远程抄表和控制系统，是集智能表具技术、计算机技术、通讯技术、网络技术于一体的自动抄表系统，具有数据采集、数据通讯、数据存储、数据处理、远程监控、实时或定时或定点完成计量表具的抄收、查询、统计、控制等功能,系统将采集到的数据进行分类统计和汇总分析后,按要求向相关部门呈报数据报表。
      大连世达M-BUS/RS-485总线型自动抄表系统由以下几个部分组成：
数据集抄管理中心（包括集抄管理软件、服务器设备硬件）；
数据通讯采集器：GPRS通讯器，以太网通讯器
数据采集控制集中器：实现本地数据的采集和控制
电子直读智能远传水表、电表、燃气表和热量表等表计。
      M-Bus是Paderborn大学的Dr．Horst Ziegler与TI公司的Deutschland GmbH和TechemGmbH共同提出的，专门用于公共事业仪表的总线结构，称Meter-Bus，简称M-Bus。系统具有可靠性强、成本较低、易布线施工、维护简便等优点。以无极性的两芯数据线即可实现可靠地远传抄表、远传诊断、远程控制、定额供给、计量数据采集、数据统计分析等功能。
二、数据传输模式
      大连集抄系统采用“分站--主站-集中采集器-M-BUS/RS485总线型热表四级架构。
我公司提供技术方案的传输模式分为三级传输结构：
第一级为用户计量表具与集中器之间的数据传输，
第二级为集中器与主站的数据传输，
第三级为分站至主站的数据传输。主站向外网发布各种统计数据。
      第一级传输为计量表具（水电气热表）与集中器间的固定通信方式，表具支持的采用M-BUS/RS485方式连接，系统可以根据需要组成多级总线网络以适应用户的实际需求。
为了满足客户的需求和改造项目的实施，大连世达成功开发出小型无线数传模块，负责单元间集中数据与集中器的数据传输。通讯距离可达3000m。大大简化了布线难的问题。
      第二级网络为集中器与分站间的数据通信；数据集中器与计算机进行数据通信时可根据用户实际情况，充分利用现有资源，灵活采用串口通信方式或有线（以太网）、无线（GPRS网路）接入网络的方式。
      第三级网络建议利用公网提供的数据传输网络组建专用城域或广域网络。

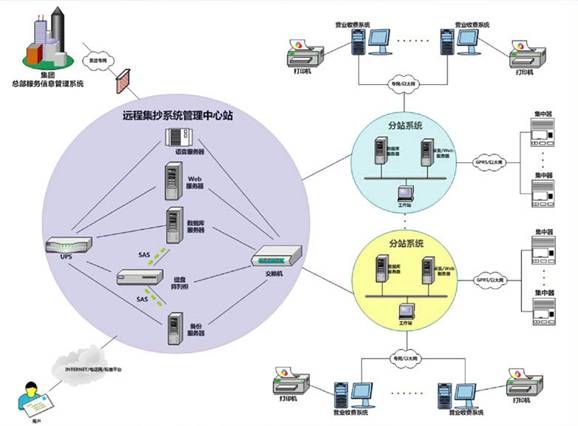

三、整体架构图

图一
      主站由数据库服务器、磁盘阵列、WEB服务器、交换机、GPS时钟、防火墙、路由器、维护终端、语音短信查询系统等组成。通过外部网络，WEB服务器可向外网发布计量数据和统计数据，用户可到银行网点办理缴费和查询服务，企业可通过办公网络与集抄系统联网实现信息化管理，用户可通过自助查询终端查询用户信息和水电气热用量数据和统计数据，以及相关的缴费情况、帐户余额等。

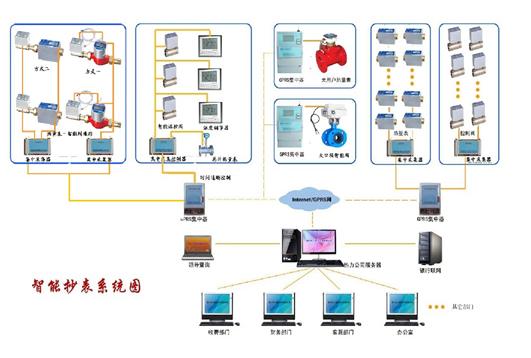

抄表系统图：

四、系统的主要功能
     ☆系统安全管理：
      系统安全管理包括系统运行安全、系统数据安全（数据单元安全和数据库安全）、用户操作权限安全、口令管理的策略、模块操作权限控制和管理系统跟踪控制。
      系统运行安全指系统运行环境的安全，保障系统的正常运行，防止计算机病毒的入侵，包括操作系统安全、网络安全、服务器安全。
      系统数据安全是数据单元安全、数据库安全、数据库系统信息安全，即指数据安全备份及恢复技术。
      用户的操作权限是指用户登陆到管理系统所能操作的模块权限。
      管理系统跟踪控制指用户进入系统的所有操作的日志和管理系统自身产生的系统日志。

☆信息管理：
      动态添加、修改和删除设备供应厂家信息；表计（多种热表和智能阀门）和集抄设备（采集器、集中器）的新增、更换或维护检修等信息并可对设备进行分类统计查询，能动态添加设备种类，如要附加热表，而且附加设备的种类和数量在软件系统中可无限制增加的设备管理；包括工作人员、终端用户、生产厂家三类用户信息的管理。

☆费用管理功能：
      包括计费系统（结算方式、费率、费用补贴、帐单日期等）设置；自动生成每个用户费用帐单；
      分营业部工作人员查询（包括历史缴费分类搜索和统计、当月费用查询、欠费查询和统计等）和终端用户查询（包括历史缴费情况以及当月发生的用能情况和发生的费用情况）来进行分类查询；

☆小区缴费和委托银行缴费的缴费功能；
      系统会针对在规定的时间内未缴费，经多次催缴并在规定时间内仍未缴费的用户发生停热通知，并向热表终端发出停热指令，未缴费用根据设置的时间期限，当超过时间期限还未缴费的，就进行计息处理等欠费处理功能。

☆ 统计分析功能：
      对实时生产数据和历史数据进行统计分析，以及对不同时间段的数据或者不同表具终端的数据进行对比分析，对热值调度使用提供参考依据。该模块具有报表、图形分析功能，提供灵活多样的报表，对报表标题、报表列数、报表合计值可根据需求自行定义。

☆运行维护功能：
      对表计终端的计量、通讯、异常告警、控制、任务等参数设置；
      对表计进行历史数据（日冻结、月冻结、曲线等）、终端的异常数据、任务数据等数据采集并能对计量设备进行点对点读表操作；
      对表计使用状况进行监控和管理的，可以对终端的故障情况进行分类搜索查询，可以对终端运行的可靠性和稳定性进行统计分析，可以根据不同的区域（基地、小区）进行分类统计终端的运行状况，可以动态监控某台表的运行状态，对异常设备进行有效管理等；
      通过软件系统对远控阀门进行开关控制，或是通过设置条件，软件自动进行开、关操作，也可以通过软件系统对集中器进行远程升级；
      管理系统可以接受标准时钟，同时将标准时间逐级下传直到表具，同步整个系统的时间；
      系统更换终端设备，或者修改设备关键参数，设计参数的更换维修记录，变更相关参数。

五、产品介绍
1. MBUS集中器
1.1产品图片

1.2产品功能
集中器带有 M-BUS、RS232,RS485 接口分别与 M-Bus 仪表和抄表主站或控制器连接
单个集中器最多可连接 M-BUS 仪表 360 台(六路通道，每路接表 60 台)
热 量 表 与 集 中 器 的 通 讯 连 接 ， 采 用 消 费 类 仪 表 国 际 标 准M-BUS(Meter-BUS，EN1434-3),按照树型总线连接
采用普通的两芯电缆连接，同时完成数据通讯和提供通讯电源的功能，最大传输距离可达 2000 米。
不用区分极性。降低了施工成本，简单易用
1.3 产品参数
工作电压：DC 12V /1A； AC220V
通讯接口：RS232/RS485接口和M-BUS 接口。
该集中器提供单路或多路 M-BUS 接口，
单个集中器最多支持 6 路，每路可连接 60 块仪表。
指示灯包括电源指示，收发状态指示，过载报警指示。
工作环境：
温度：-30℃---80℃
湿度：90%，无结晶。
2. 集中采集控制器
产品图片

主要技术参数
集中器外观尺寸： 230mm*200mm*50mm
电源电压：AC220V 50hz或者DC：24V
电流： 静态电流≤5mA, 工作电流:≤200mA（单路接64单元）
接口特性：RS-485或MBUS(meter-bus)
通信方式：与上位机采用TCP/IP网络；与下位机接2路（SD-DZCJ-02）或四路（SD-DZCJ-04）扩展总线；总通道为6路，可连接终端60*6=360块
保护等级：每线接口600W的雷击浪涌保护
使用环境：温度：0℃55℃，相对湿度：5%到95%
主要功能及特点
集中采集控制器与各采集终端选用有线或无线通讯方式,数据通信可选配 M-BUS、RS-485和无线传输等接口，M-BUS接口应符合CJ/T 188-2004附录B的规定，RS-485接口应符合CJ/T 188-2004附录C的规定，无线接口应符合CJ/T 188-2004附录D的规定
室温控制器、智能远控阀与集中采集控制器之间采用有线通讯方式，每个集中采集控制器可连接360个终端，每个节点最长采集周期不超过15分钟，每半小时采集一次温度数据，每一小时计算平均温度、通讯状态和数据存储，每天生成数据文件
集中采集控制器在停电时，能保存断电前记录的数据，恢复供电后，能恢复正常计算功能
集中采集控制器与上位机平台采用TCP/IP协议，以太网传输，数据采用文本形式打包上传或提供数据包由上位机自动读取,可无限连接集中采集控制器，最长采集周期不大于10s
集中采集控制器用户信息实现人工录入，也可网络文本导入，解决前期数据录入繁琐问题
集中采集控制器可实现上位机平台的插入命令控制，实现单一用户读表、开阀、关阀、状态查询和开启度调整、温度控制等
集中采集控制器可实现参数数据的采集、计算和储存功能

3. 无线远传通讯器
3.1产品图片

3.2产品功能
透明的数据传输：提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及 假数据（所发即所收）。
高抗干扰能力和低误码率：基于 GFSK 的调制方式，采用高效通信协议，在信道误码率为 10-2 时，可得到实际误码率 10-5～10-6。
传输距离远:在视距情况下，天线高度>3 米，可靠传输距离 2Km~4Km。
出/输入接口:提供标准的 RS-TTL、RS-232、RS-485 三种。

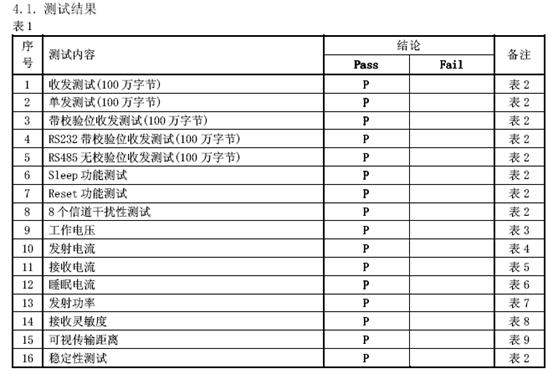

3.3 产品参数
工作电压： +4.5V～+5.5V
发射电流： ≤500mA (VCC = 5.0V)
接收电流： ≤28mA (VCC = 5.0V)
睡眠电流： ≤3uA
中心频率： 430MHz
发送功率： 1W/2W (30dBm)
接收灵敏度： -114dBm
可视传输距离： >3000m (1200bps)

4. GPRS传输模块
4.1产品图片

4.2产品功能
采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据
支持全透明方式下多中心数据传输
多种工作模式选择，使用方便、灵活
软硬件看门狗设计，保证系统稳定
采用7V~32V电压，供电电源适应性更宽
抗干扰设计，适合电磁环境恶劣的应用需求
方便的系统配置和维护接口
支持串口软件升级和远程维护

4.3 产品参数
支持通话或紧急呼叫
支持全速率，增强全速率和半速率
支持中、英文短消息
支持双音多频（DTMF）
支持G3传音
支持完善的AT命令
天线接口50Ω/SMA(阴头)
SIM卡3V/5V自动检测
串行数据接口：标准RS232/485
串行数据速率：110~115200bits/s
标准电压：+9VDC/500mA
电压范围：+7~32VDC
尺寸：92.7*61.3*23mm（不包括天线的安装件）
工作环境温度：-20~+65 ºC
储存温度：-40~+85 ºC
相对湿度：95%（无凝结）

5. 以太网传输模块
5.1产品图片


5.2产品功能
提供RS-232/RS-485/RS-422三种串口形式
支持基于Socket的应用程序访问
支持Sever和Client模式
支持Windows串口驱动程序模式
支持TCP、UDP、ARP、ICMP和DHCP协议
支持所有Windows Native COM和网络中断自动恢复连接功能
支持过网关，跨路由通信
易于使用、可用于批量安装的Windows配置工具
所有设置可通过网络或串口实现
特有的串口自适应功能（On-the-fly）
5.3 产品参数
以太网指标
标  准：10Base-T，100Base-TX
协  议：支持TCP、UDP、APR、ICMP和DHCP协议
信  号：Rx+,Rx-,Tx+,Tx-
速  率：10/100Mbps
工作方式：全双工或半双工
工作模式：支持Server和Client模式
传输距离：100m
接口保护：1.5KV ESD
接口形式：RJ45
串口指标
串口数量：1路RS-232，1路RS-422/485
RS-232信号：TXD,RXD,RTS,CTS,DTR,DSR,GND
RS-422信号：T+（A）,T-(B),R+(A),R-(B),GND
RS-485信号：D+（A）,D-(B),GND
检验位：None,Even,Odd,Space,Mark
数据位：7bit,8bit
波特率：1200bps～115200bps
流量控制：支持RTS/CTS流控或无流控
方向控制：RS-485采用数据流向自动控制技术
负载能力：RS-485/422端支持32点轮询环境(可定制128点)
传输距离：RS-485/422端1200米，RS-232口15米
接口保护：1500W浪涌保护，15KV静电保护
接口形式：RS-232端DB9公头，RS-485/422端5位接线端子
电源指标
电源输入：12～36VDC（3位接线端子）
功    耗：300mA以内
环境指标
工作温度：-20℃～60℃,  5～95% RH
储藏温度：-25℃～85℃,  5～95% RH
外观指标
颜   色：蓝白
长×宽×高：100mm×69mm×22mm
材   料：铁质（外壳）

六、采集管理平台介绍

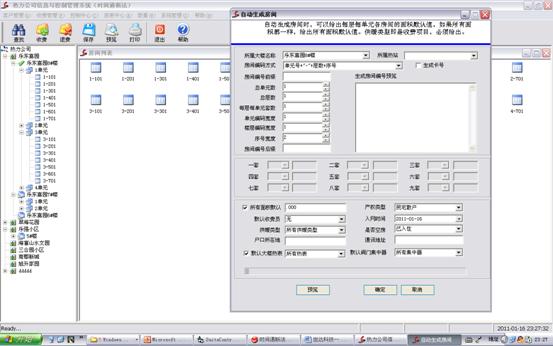

1、用户基础信息维护：
包括客户基本信息维护、小区信息维护、供暖单位维护、热价信息维护、管理员基本信息维护、区域信息维护、Ic卡类型维护、单元信息维护、楼栋信息维护、日志维护、客户供热信息维护、供热参数信息维护，热表厂家信息维护等。

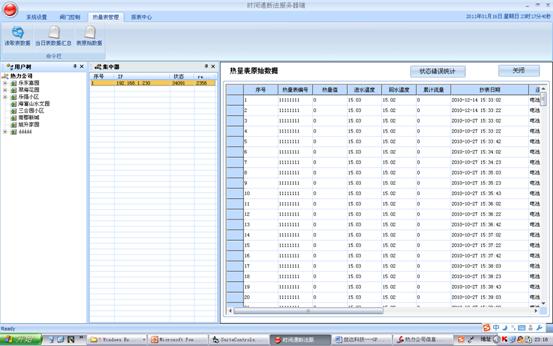

2、抄表管理：
支持对计量表的计量值手工抄表数据录入、掌上电脑抄表机抄表数据导入、GPRS方式远程抄表，以太网远程抄表，支持自动抄表管理（灵活设置抄表周期等）。
3、表计监测：
系统自动记录每一次操作是否成功，如果发生错误，会记录该错误，然后为操作员显示错误信息，并提供处理接口。尤为重要的是数据采集过程中必须记录错误信息。

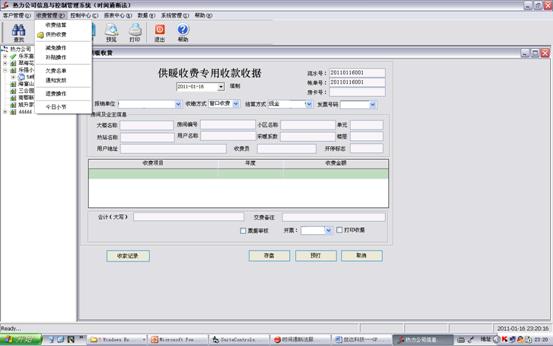

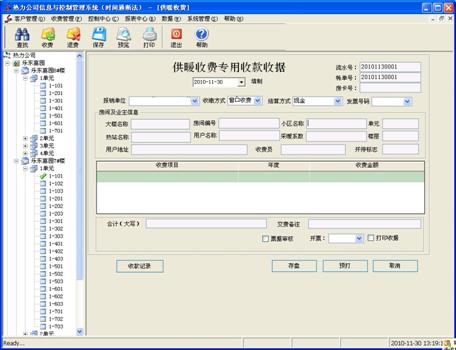

4、收费管理：
   兼容按热表收费和按面积收费等模式。给时间通断阀系统提供支持。
   包括采暖期结算、账目调整（包括供暖日期调整、收费面积、实际应收等信息）、呆死账设置、停供恢复、拆网、核减、各种交费模式、退费等。
　　交费过程中可以和智能锁控阀供暖结合起来，包括根据条件自动判断是否供暖，如果满足供暖条件自动生成开阀指令；锁控阀用户可以冲值开阀。 支持用户窃热等各类违约行为的处理，系统提供从违约登记到罚款处理等一系列信息管理功能。
支持多种用户缴费方式支持居民或单位个人交费、小区集体交费、按比例交费、银行代收等

5、发票管理：
根据用户需求设置打印发票。支持打印各类收据和发票。

6、报表查询统计打印：
　　系统提供了丰富的多类统计报表，满足用户要求。可以通过用量曲线图（或柱状图）直观了解分时段的供热情况。

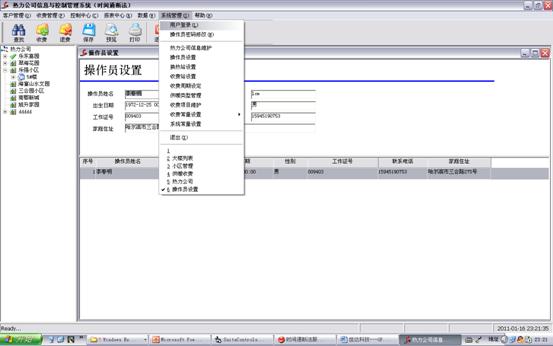

7、系统管理：
　　包括数据库的备份与恢复，可以手动备份数据库，系统提供自动备份数据库功能。
　　权限设置根据不同的岗位，分别授予不同的功能权限和数据权限。
　　系统日志查询完整地记录了系统中的所有数据变化过程。
