时间通断面积法—技术施工方案

一、系统构成

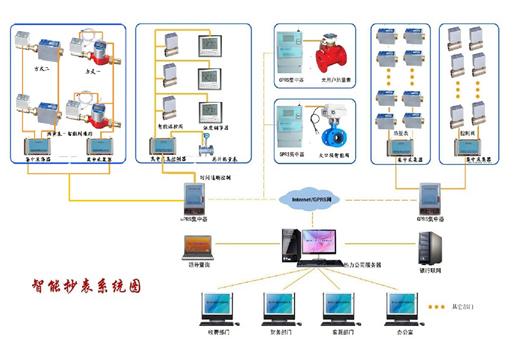

    系统构成有室温控制器、开关执行器、集中采集控制器、楼栋热入口热量表系统（包括过滤器、平衡阀等）、网络传输设备（以太网传输设备或者GPRS无线传输设备）、世达科技供热综合控制管理系统。示意图如下：

    室温控制器通过总线与集中采集控制器连接，并与开关执行器连接。主要功能实时采集用户室内温度，并控制阀门的开启和关闭，实现对该户的室温调整并节约能源，同时实时与集中采集控制器通讯。
    开关执行器与室温控制器连接，接收室温控制器的控制，实现对阀门的开启和关闭。
    热量表系统包含包括过滤器、平衡阀、大口径热量表等，主要安装在一个热计量分担计算单位入口处，主要实现对但本热量分担单位的采暖采暖耗热量的计量。
    集中采集控制器与每户的室温控制器连接，自动周期性读取室温控制器的信息，包含采集温度信息，设定温度信息，开关阀门的记录等，并以文件形式存储，以备管理中心读取；同时通过以太网或者GPRS网络实时与管理中心保持通讯，发送采集到的数据，或者执行管理中心传送过来的控制任务等，例如读取特定用户温度数据、特定用户开关阀门信息、查询用户室温等功能。
    网络传输设备包含以太网传输设备或者GPRS网络设备，只要实现管理中心和集中采集控制器的网路连接。

二、布线示意图

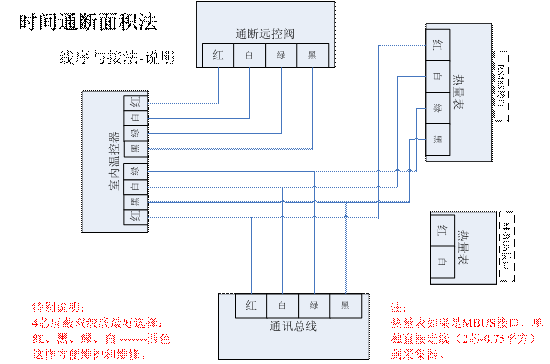

连线说明：
   1）、室内温控器与远控阀门之间采用RS485通讯总线连接，通讯总线采用4*0.5平方屏蔽电缆。室内温控器与远控阀门通信的同时，为远控阀门提供电源。
   2）、楼宇采集控制箱与室内温控器之间也采用4*0.5平方屏蔽电缆，通过RS485通讯总线连接。室内温控器和远控阀门统一由楼宇采集控制箱提供电源。这样实现了市电停电后系统能维持多个小时，保证用户可以打开或关闭采暖系统。
   3）、楼宇采集控制箱与热力办采用GPRS网络或者Intenet网络连接，采用TCP/IP协议文件传输数据

4）、GPRS网络集中采集控制箱和楼宇无线收发器接线方式
请查看以下连接说明书。

室内温控器背后接线图，如右图所示：
说明：
a）1-8个接线柱为室内温控器的连线端子
b）电源线、远传接口—为4*0.5平方屏蔽电缆与
楼宇采集控制箱连接。
c) 阀门（RS485）--为4*0.5平方屏蔽电缆与
远控阀门连接。

三、GPRS网络集中采集控制箱
 主要组成：
1）  集中采集控制器，无线数传电台，GPRS通讯器，电源接线板，控制箱体：
2）  接线示意图如下：

四、楼宇无线收发器
1）、主要组成：
无线数传电台，源接线板，控制箱体：
2）接线示意图如下

五、计量系统各部分组成功能说明
  1、楼栋超声波热量表：
采用进口超声波热量表或者国产热量表

 2、室内温控器：

主要技术参数：
自身功耗：<1.5
使用环境：-5℃～45℃  ；湿度：小于80%RH
供电方式：5V~24V总线供电
接口方式：RS485或M-BUS，四线制，无线方式
控温范围：5℃–35℃；
 限温范围：35℃–70℃
控温精度：±1℃
温度测量精度：±0.5℃
 外观颜色 ：乳白色
 外型尺寸：86mm*86mm*13mm(高*宽*厚)
 安装方式：接线盒安装，操作方便
主要功能及特点
 三种控制模式：手动控制模式、舒适控制模式和节能控制模式
手动控制：手动设置上下限温度，根据当前手动设置的温度，控制智能锁控阀的通断。
可编程舒适控制：每天可设置6个时间段与对应的设置温度，温控器根据设置好的参数自动运行；
节能控制：一键式设置，自动控制室温在最低需求温度。
默认室温设定上下限值：16℃～24℃ ；欠费时，室温设定值为12℃.
采集功能：用户可自由设定采样周期，最长周期每半小时采集一次温度数据，每一小时计算平均温度，通讯或存储
 报警提示功能：通讯报警、欠电压报警、欠费报警、
显示功能：设定上限温度、设定下限温度、室内温度、阀门累计开启时间、消费状态、报警状态、阀门状态、实时时钟、欠费提醒等
通讯接口：采用四线制接线，RS485：V+，V-，A，B M-bus：V+，V-，M1，M2
存储功能：强大的记忆存储功能，掉电数据保存功能
远程控制阀门功能：能够设定远程控制阀门开、关、开启度调整等功能，比如欠费时，远程控制阀门关闭，不再接受温度参数调整阀门。

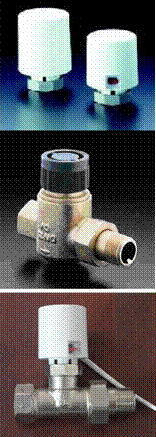

3．开关执行器--户用智能远控阀

产品规格型号：KGTS系列，两通DN20、DN25、DN32、DN40
技术特点和功能：
远程控制远控开阀、远程控制远控关阀（唯一序列号控制）
远程控制远控开启度调整（0-100%）（唯一序列号控制）
状态读取（返回阀门状态 、现行开启度）
通用远控开阀、通用远控关阀（批量控制，适合打压操作）
通用远控开启度调整（ 0-100%）
指令采用加密处理，动态连接库能与各热表平台无缝接口
接口支持RS485、M-BUS方式
户用智能远控阀的防护等级均为IP67
使用弹性软密封球型阀芯，介质通过能力强。抗介质杂质能强
全金属齿轮、大扭力驱动进口减速电机，机械强度高、尺寸精确度高、装配精度高、工作性能稳定、耐高温、不老化等优点
唯一产品序列号，方便实现远程控制
进口工业级锂离子电池，最短使用时间5年以上（自出厂日起）
4．开关执行器--户用电热阀

产品规格型号：DN20、DN25
实现了对供暖系统流量的水力调节，其精确的调节性能保证每个采暖用户均可以达到理想、舒适室温。为采暖用户提供良好的用热舒适度的同时，极大地降低了多余热量的消耗
主要技术参数：
阀门形式：直型
阀体材质：黄铜镀镍
阀芯材质：不锈钢，带双层EPDM密封圈
工作温度：最高120℃
最大工作压力：PN10
最大工作压差：1bar(此压差下噪声30分贝)
Kv 值：1.2，Kvs 值：DN20/4.0  DN25/5.0
符合标准：
EN215欧洲标准 （注册号6T0002）
DIN3841 德国工业标准
BS6284 英国标准
JG/T 195-2007 国家行业标准
功能特点
锻造阀体，美观大方
双层EPDM 密封圈确保超强的密封性
使用专用工具“Demo-Bloc”可在运行期间在线更换阀芯，不用停水。
不对供暖系统产生影响，保证用户取暖的舒适性。
阻力小，流通能力强，适合中国统水质要求。
5．集中采集控制器

主要技术参数
集中器外观尺寸： 230mm*200mm*50mm
电源电压：AC220V 50hz或者DC：24V
电流： 静态电流≤5mA, 工作电流:≤200mA（单路接64单元）
接口特性：RS-485或MBUS(meter-bus)
通信方式：与上位机采用TCP/IP网络；与下位机连接1路或者6路扩展总线；单路可连接60个终端，六路可连接60*6=360块
保护等级：每线接口600W的雷击浪涌保护
使用环境：温度：0℃~55℃，相对湿度：5%到95%
主要功能及特点
集中采集控制器与各采集终端选用有线或无线通讯方式,数据通信可选配 M-BUS、RS-485和无线传输等接口，M-BUS接口应符合CJ/T 188-2004附录B的规定，RS-485接口应符合CJ/T 188-2004附录C的规定，无线接口应符合CJ/T 188-2004附录D的规定
室温控制器、智能远控阀与集中采集控制器之间采用有线通讯方式，每个集中采集控制器可连接360个终端，所有终端最长采集周期不超过15分钟。
可自由设定采集周期，集中采集控制器自行对所有终端进行数据采集，每天生成数据文件；（即巡测功能）
集中采集控制器在停电时，能保存断电前记录的数据，恢复供电后，能恢复正常采集功能
集中采集控制器与上位机平台采用TCP/IP协议，以太网传输，数据采用文本形式打包上传或提供数据包由上位机自动读取,可无限连接集中采集控制器，最长采集文件周期不大于30s；
集中采集控制器用户信息实现人工录入，也可网络文本导入，解决前期数据录入繁琐问题；
 集中采集控制器可实现上位机平台的插入命令控制，实现单一或者批量用户读表、开阀、关阀、状态查询和开启度调整、温度控制等；（即召测功能）
集中采集控制器可实现参数数据的采集、计算和储存功能；
6. GPRS网络传输模块

技术参数
SIM卡3V/5V自动检测
串行数据接口：标准RS232/485
串行数据速率：110~115200bits/s
标准电压：+9VDC/500mA
电压范围：+7~32VDC
尺寸：92.7*61.3*23mm（不包括天线的安装件）
工作环境温度：-20~+65 ºC
储存温度：-40~+85 ºC
相对湿度：95%（无凝结）
功能说明
采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据
支持全透明方式下多中心数据传输
多种工作模式选择，使用方便、灵活
软硬件看门狗设计，保证系统稳定
采用7V~32V电压，供电电源适应性更宽
抗干扰设计，适合电磁环境恶劣的应用需求
方便的系统配置和维护接口
支持串口软件升级和远程维护
7.以太网网络传输模块

技术参数
标  准：10Base-T，100Base-TX
协  议：支持TCP、UDP、APR、ICMP和DHCP协议
信  号：Rx+,Rx-,Tx+,Tx-
速  率：10/100Mbps
工作方式：全双工或半双工
工作模式：支持Server和Client模式
传输距离：100m
接口保护：1.5KV ESD
接口形式：RJ45
功能说明
提供RS-232/RS-485/RS-422三种串口形式
支持基于Socket的应用程序访问
支持Sever和Client模式
支持Windows串口驱动程序模式
支持TCP、UDP、ARP、ICMP和DHCP协议
支持所有Windows Native COM和网络中断自动恢复连接功能
支持过网关，跨路由通信
易于使用、可用于批量安装的Windows配置工具
所有设置可通过网络或串口实现
特有的串口自适应功能（On-the-fly）
8、无线数传电台
产品图片

产品功能
透明的数据传输：提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及 假数据（所发即所收）。
高抗干扰能力和低误码率：基于 GFSK 的调制方式，采用高效通信协议，在信道误码率为 10-2 时，可得到实际误码率 10-5～10-6。
 传输距离远:在视距情况下，天线高度>3 米，可靠传输距离 2Km~4Km。
出/输入接口:提供标准的 RS-TTL、RS-232、RS-485 三种。

 产品参数
工作电压：   +4.5V～+5.5V
发射电流：   ≤500mA (VCC = 5.0V)
接收电流：   ≤28mA (VCC = 5.0V)
睡眠电流：   ≤3uA
中心频率：   430MHz
发送功率：   1W/2W (30dBm)
接收灵敏度： -114dBm
可视传输距离：   >3000m (1200bps)

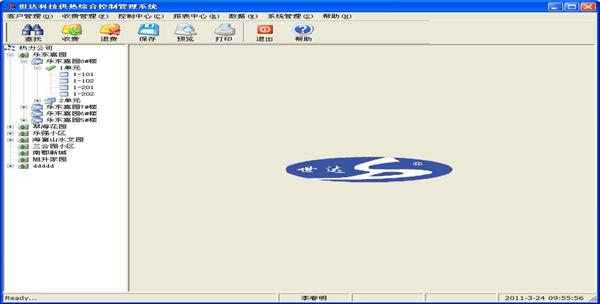

五、世达科技供热综合控制管理系统

综合四个功能模块：
热计量（热量表法）抄表及供热收费管理
热计量（时间通断面积法）抄表及供热收费管理
智能卡锁控阀用户信息与交费管理
远程锁控阀控制管理
热计量（时间通断面积法）抄表及供热收费管理

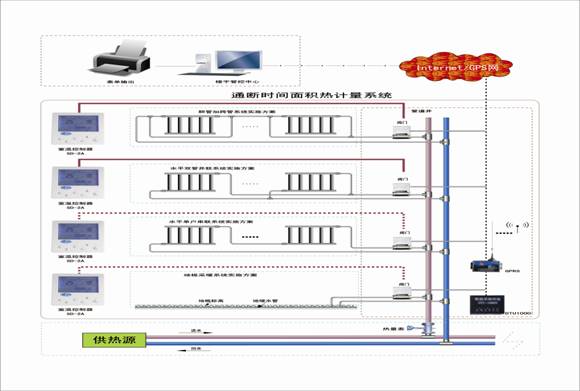

通断时间面积法是多户用一块热表，每户安装室内温度温控器与远程锁控阀，通过对远程采集热量表热消耗数据及阀门的开关状态数据，系统自动进行热量分摊计算出每户应收热量金额，然后进行热费的收取方式。
本系统按照《通断时间面积法分户计量装置技术条件》的标准进行软件设计，完全满足通断时间面积法热费分摊计算与收取。
管理功能如下：
1、用户基础信息维护：
包括客户基本信息维护、小区信息维护、供暖单位维护、热价信息维护、管理员基本信息维护、区域信息维护、Ic卡类型维护、单元信息维护、楼栋信息维护、日志维护、客户供热信息维护、供热参数信息维护，热表厂家信息维护等。

2、抄表管理：
支持对计量表的计量值手工抄表数据录入、掌上电脑抄表机抄表数据导入、GPRS方式远程抄表，以太网远程抄表，支持自动抄表管理（灵活设置抄表周期等）。

3、表计监测：
系统自动记录每一次操作是否成功，如果发生错误，会记录该错误，然后为操作员显示错误信息，并提供处理接口。尤为重要的是数据采集过程中必须记录错误信息。

4、收费管理：
兼容按热表收费和按面积收费等模式。给时间通断阀系统提供支持。
包括采暖期结算、账目调整（包括供暖日期调整、收费面积、实际应收等信息）、呆死账设置、停供恢复、拆网、核减、各种交费模式、退费等。
交费过程中可以和智能锁控阀供暖结合起来，包括根据条件自动判断是否供暖，如果满足供暖条件自动生成开阀指令；锁控阀用户可以冲值开阀。 支持用户窃热等各类违约行为的处理，系统提供从违约登记到罚款处理等一系列信息管理功能。
支持多种用户缴费方式支持居民或单位个人交费、小区集体交费、按比例交费、银行代收等

5、发票管理：
根据用户需求设置打印发票。支持打印各类收据和发票。

6、报表查询统计打印：
系统提供了丰富的多类统计报表，满足用户要求。可以通过用量曲线图（或柱状图）直观了解分时段的供热情况。

7、系统管理：
包括数据库的备份与恢复，可以手动备份数据库，系统提供自动备份数据库功能。
权限设置根据不同的岗位，分别授予不同的功能权限和数据权限。
系统日志查询完整地记录了系统中的所有数据变化过程。
