表阀连用解决方案

热量表远控阀热计量收费法—技术施工方案
一、系统构成

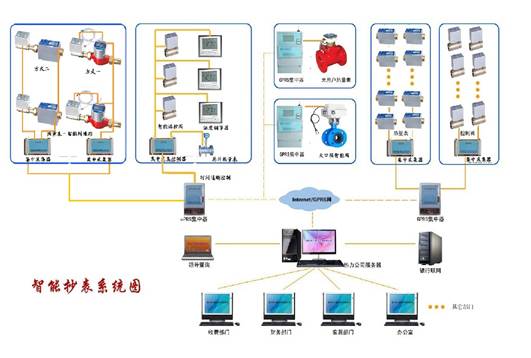

系统构成有超声波热量表、户用智能远控阀、集中采集控制器、网络传输设备(以太网传输设备或者GPRS无线传输设备)、世达科技供热综合控制管理系统。示意图如下:

超声波热量表通过MBUS总线连接,实现对用户热量的计量。
户用智能远控阀通过MBUS总线连接,实现对阀门的开启和关闭。
集中采集控制器与每户的室温控制器连接,自动周期性读取室温控制器的信息,包含采集温度信息,设定温度信息,开关阀门的记录等,并以文件形式存储,以备管理中心读取;同时通过以太网或者GPRS网络实时与管理中心保持通讯,发送采集到的数据,或者执行管理中心传送过来的控制任务等,例如读取特定用户温度数据、特定用户开关阀门信息、查询用户室温等功能。
网络传输设备包含以太网传输设备或者GPRS网络设备,只要实现管理中心和集中采集控制器的网路连接。
二、布线示意图

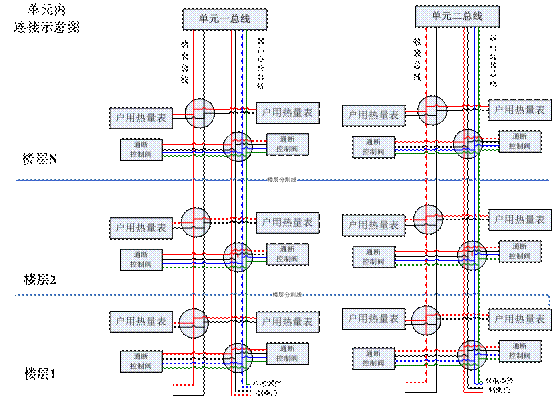

方案一:单电源阀门------两芯线

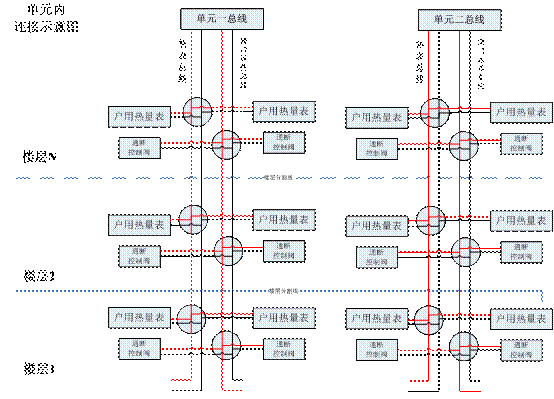

方案二:双单电源阀门------四芯线


1) 布线说明:
2) 热表总线和阀门总线采用2*0.5平方屏蔽电缆(要求颜色为:红色和黑色)。热表和阀门采用MBUS两线制接口,引出线均为红色和黑色,接线时要求红对红、黑对黑。
3) 图中各表与总线接口处(圆圈标出的地方)要预留接线盒。方便后期维护。
4) 热表总线和阀门远传总线走一根PVC管。墙内走线采用PVC管,墙外走线采用铁管。具体施工要求按照标准的施工方案实施。
5) 4.每4座或者5座楼宇对应一个GPRS网络集中采集控制器,GPRS网络集中采集控制器与楼宇无线收发器之间通过公共频道无线通讯,通讯距离可达3000米,稳定可靠。如果成本允许,可以每座楼采用一台GPRS网络集中采集控制器。
6) GPRS网络集中采集控制器与热力办采用GPRS网络或者Intenet网络连接,采用TCP/IP协议文件传输数据。实现系统快速采集和实时数据处理。
7) 楼宇无线收发器包括:MBUS集中器(M1或者M6)、无线收发电台、电源转换模块、控制箱体等。
8) GPRS网络集中采集控制器包括:集中采集控制器、GPRS通信器、无线收发电台、电源转换模块、控制箱体等。

三、GPRS网络集中采集控制箱
 主要组成:
9) 集中采集控制器,无线数传电台,GPRS通讯器,电源接线板,控制箱体:

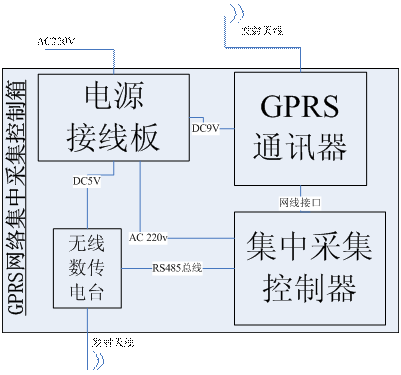

10) 接线示意图如下:

四、楼宇无线采集箱
1)、主要组成:
无线数传电台,源接线板,MBUS集中器,控制箱体:

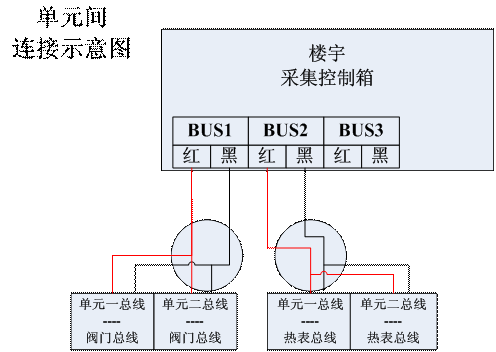

2)接线示意图如下:

五、计量系统各部分组成功能说明

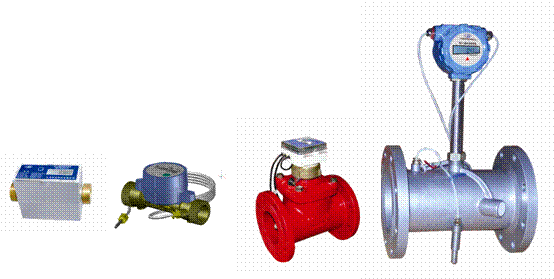

  1、楼栋超声波热量表:
采用进口超声波热量表或者国产热量表


2.开关执行器--户用智能远控阀
产品规格型号:KGTS系列,两通DN20、DN25、DN32、DN40

技术特点和功能:
远程控制远控开阀、远程控制远控关阀(唯一序列号控制)
远程控制远控开启度调整(0-100%)(唯一序列号控制)
状态读取(返回阀门状态 、现行开启度)
通用远控开阀、通用远控关阀(批量控制,适合打压操作)
通用远控开启度调整( 0-100%)
指令采用加密处理,动态连接库能与各热表平台无缝接口
接口支持RS485、M-BUS方式
户用智能远控阀的防护等级均为IP67
使用弹性软密封球型阀芯,介质通过能力强。抗介质杂质能强
全金属齿轮、大扭力驱动进口减速电机,机械强度高、尺寸精确度高、装配精度高、工作性能稳定、耐高温、不老化等优点
唯一产品序列号,方便实现远程控制
进口工业级锂离子电池,最短使用时间5年以上(自出厂日起)
3。MBUS集中器

产品规格型号:M1,M6

产品参数
工作电压:DC 12V /1A; AC220V
通讯接口:RS232/RS485接口和M-BUS 接口。
该集中器提供单路或多路 M-BUS 接口,单个集中器最多支持 6 路,每路可连接 60 块仪表。
指示灯包括电源指示,收发状态指示,过载报警指示。
工作环境:
温度:-30℃---80℃
湿度:90%,无结晶。
功能说明
集中器带有 M-BUS、RS232,
RS485 , 接口分别与 M-Bus
仪表和抄表主站或控制器连接
单个集中器最多可连接 M-BUS
仪表 360 台(六路通道,每路接表 60 台)
热 量 表 与 集 中 器 的 通 讯 连 接 ,
采 用 消 费 类 仪 表 国 际 标 准M-BUS
(Meter-BUS,EN1434-3),按照树型总线连接,
采用普通的两芯电缆连接,同时完成数据通讯
和提供通讯电源的功能,最大传输距离可达
2000 米。
不用区分极性。降低了施工成本,简单易用
4、集中采集控制器
主要技术参数

集中器外观尺寸: 230mm*200mm*50mm

电源电压:AC220V 50hz或者DC:24V
电流: 静态电流≤5mA, 工作电流:≤200mA(单路接64单元)
接口特性:RS-485或MBUS(meter-bus)
通信方式:与上位机采用TCP/IP网络;
与下位机连接1路或者6路扩展总线;单路可连接60个终端,
六路可连接60*6=360块
保护等级:每线接口600W的雷击浪涌保护
使用环境:温度:0℃55℃,相对湿度:5%到95%
主要功能及特点
集中采集控制器与各采集终端选用有线或无线通讯方式,数据通信可选配 M-BUS、RS-485和无线传输等接口,M-BUS接口应符合CJ/T 188-2004附录B的规定,RS-485接口应符合CJ/T 188-2004附录C的规定,无线接口应符合CJ/T 188-2004附录D的规定
室温控制器、智能远控阀与集中采集控制器之间采用有线通讯方式,每个集中采集控制器可连接360个终端,所有终端最长采集周期不超过15分钟。
可自由设定采集周期,集中采集控制器自行对所有终端进行数据采集,每天生成数据文件;(即巡测功能)
集中采集控制器在停电时,能保存断电前记录的数据,恢复供电后,能恢复正常采集功能
集中采集控制器与上位机平台采用TCP/IP协议,以太网传输,数据采用文本形式打包上传或提供数据包由上位机自动读取,可无限连接集中采集控制器,最长采集文件周期不大于30s;
集中采集控制器用户信息实现人工录入,也可网络文本导入,解决前期数据录入繁琐问题;
集中采集控制器可实现上位机平台的插入命令控制,实现单一或者批量用户读表、开阀、关阀、状态查询和开启度调整、温度控制等;(即召测功能)
集中采集控制器可实现参数数据的采集、计算和储存功能;

5. GPRS网络传输模块
技术参数

SIM卡3V/5V自动检测

串行数据接口:标准RS232/485
串行数据速率:110~115200bits/s
标准电压:+9VDC/500mA
电压范围:+7~32VDC
尺寸:92.7*61.3*23mm(不包括天线的安装件)
工作环境温度:-20~+65 ºC
储存温度:-40~+85 ºC
相对湿度:95%(无凝结)
功能说明
采用低功耗高性能的嵌入式处理器,可高速处理协议和大量数据
支持全透明方式下多中心数据传输
多种工作模式选择,使用方便、灵活
软硬件看门狗设计,保证系统稳定
采用7V~32V电压,供电电源适应性更宽
抗干扰设计,适合电磁环境恶劣的应用需求
方便的系统配置和维护接口
支持串口软件升级和远程维护
6、以太网网络传输模块
技术参数

标  准:10Base-T,100Base-TX
协  议:支持TCP、UDP、APR、ICMP和DHCP协议
信  号:Rx+,Rx-,Tx+,Tx-
速  率:10/100Mbps
工作方式:全双工或半双工
工作模式:支持Server和Client模式
传输距离:100m
接口保护:1.5KV ESD
接口形式:RJ45
功能说明
提供RS-232/RS-485/RS-422三种串口形式
支持基于Socket的应用程序访问
支持Sever和Client模式
支持Windows串口驱动程序模式
支持TCP、UDP、ARP、ICMP和DHCP协议
支持所有Windows Native COM和网络中断自动恢复连接功能
支持过网关,跨路由通信
易于使用、可用于批量安装的Windows配置工具
所有设置可通过网络或串口实现
特有的串口自适应功能(On-the-fly)

7、无线数传电台
产品图片

产品功能
透明的数据传输:提供透明的数据接口,能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及 假数据(所发即所收)。
高抗干扰能力和低误码率:基于 GFSK 的调制方式,采用高效通信协议,在信道误码率为 10-2 时,可得到实际误码率 10-5~10-6。
传输距离远:在视距情况下,天线高度>3 米,可靠传输距离 2Km~4Km。
出/输入接口:提供标准的 RS-TTL、RS-232、RS-485 三种。

产品参数
工作电压: +4.5V~+5.5V
发射电流: ≤500mA (VCC = 5.0V)
接收电流: ≤28mA (VCC = 5.0V)
睡眠电流: ≤3uA
中心频率: 430MHz
发送功率: 1W/2W (30dBm)
接收灵敏度: -114dBm
可视传输距离: >3000m (1200bps)
